Engineering- und Inbetriebnahmekompetenz
Engineering and Commissioning Capability
Als unabhängiger Engineering-, Procurement- und Commissioning-Spezialist verfügt ECO-PRIUS über nachgewiesene Kapazitäten in allen Phasen der technischen Gebäudeausrüstung — von der ersten energetischen Analyse über hydraulische Auslegung und Simulation bis zur Inbetriebnahme, SCADA-Anbindung und As-Built-Dokumentation.
As an independent engineering, procurement and commissioning specialist, ECO-PRIUS has demonstrated capability across every phase of building services engineering — from initial energy analysis through hydraulic design and simulation to commissioning, SCADA integration and as-built documentation.
- Hydraulische Schemata · HVAC-Berechnungen
- Hydraulic schematics · HVAC calculations
- Energiesimulationen · technische Spezifikationen
- Energy simulations · technical specifications
- Regelungs- und Steuerungskonzepte
- Control and automation concepts
- Inbetriebnahmebegleitung · As-Built-Dokumentation
- Commissioning support · as-built documentation
- ISO 50001 · DIN EN 12831 · EN 1264 · DIN EN 442 · VDI 6000
- IDA ICE · Polysun · AutoCAD · Revit · MagiCAD · Linear
- WAGO PLC · Modbus / BACnet · SCADA
- Maximale Energieeffizienz · Abwärmenutzung
- Maximum energy efficiency · waste-heat use
- Integration erneuerbarer Systeme
- Renewable systems integration
- Hybride Energiesysteme · industrielle Dekarbonisierung
- Hybrid energy systems · industrial decarbonisation
Danone Nutricia Opole — Adsorptionskälteanlage auf Basis industrieller Abwärme
Danone Nutricia Opole — Adsorption Chiller Driven by Industrial Waste Heat
Energieeffiziente Adsorptionskälteanlage zur Nutzung vorhandener Prozesswärme aus dem Werksdampfnetz. Die InvenSor LTC 90 e plus nutzt 10 bar / 180 °C Prozessdampf als Antriebswärme — Betrieb prinzipbedingt nahezu ohne Netzstrombezug. Erweitert um ORC-Anlage, XCPC-Hochtemperatur-Solar, PV-Feld und Biomassenkessel zu einem hochintegrierten multivalenten Energiesystem.
Energy-efficient adsorption cooling plant utilising existing process heat from the on-site steam network. The InvenSor LTC 90 e plus uses 10 bar / 180 °C process steam as drive energy — operation essentially without grid electricity. Extended with ORC, XCPC high-temperature solar, PV field and biomass boiler into a highly integrated multivalent energy system.
- Hohe Kältebedarfe (Klimatisierung, Prozesskühlung) mit großen Betriebskosten durch konventionelle Kompressionskälte
- High cooling demand (HVAC, process) with high operating cost from conventional compression chillers
- Überschüssiger Prozessdampf (10 bar / 180 °C) ohne Verwertung — Energiepotenzial ungenutzt
- Surplus process steam (10 bar / 180 °C) unused — energy potential wasted
- Ziel: Kühlung ohne Netzstrombezug durch vollständige Abwärmenutzung
- Goal: cooling without grid electricity, fully driven by waste heat
- Planung & Realisierung InvenSor LTC 90 e plus Adsorptionskältemaschine (100 kW)
- Design & implementation InvenSor LTC 90 e plus adsorption chiller (100 kW)
- Hydraulische Auslegung: Pufferkaskade 4 × 4 000 l, KAN INOX DN 168,3 → DN 22
- Hydraulic design: 4 × 4,000 l buffer cascade, KAN INOX DN 168.3 → DN 22
- WAGO PLC + Weintek HMI + Modbus-TCP SCADA, ARI-STEVI Pneumatikventile
- WAGO PLC + Weintek HMI + Modbus-TCP SCADA, ARI-STEVI pneumatic valves
- Integration ORC, XCPC-Solar, PV-Feld, Biomassenkessel zu Gesamtsystem
- Integration of ORC, XCPC solar, PV field, biomass boiler into overall plant
- Adsorptionskälte (InvenSor): nahezu stromfreier Betrieb durch Niedertemperatur-Prozesswärme
- Adsorption cooling (InvenSor): near-electricity-free operation from low-temp process heat
- ORC-Turbine: Stromerzeugung aus Biomasse-Abwärme
- ORC turbine: power generation from biomass waste heat
- XCPC-Hochtemperatur-Solar: Unterstützung Kälteerzeugung bei Teillast
- XCPC high-temp solar: cooling support at part load
- WAGO PLC / Modbus-TCP: vollautomatisierter Anlagenbetrieb
- WAGO PLC / Modbus-TCP: fully automated plant operation
- Signifikante Reduktion des Primärenergiebedarfs für Kälteerzeugung
- Significant reduction in primary energy demand for cooling
- Minimierung des Stromverbrauchs für Kälte — nahezu stromfreier Betrieb
- Minimised cooling power consumption — virtually electricity-free operation
- Erhöhung der energetischen Autarkie des Produktionsstandorts
- Increased energy autonomy of the production site
- Multivalentes Energiesystem mit maximaler Nutzung thermischer Ressourcen
- Multivalent energy system with maximum use of thermal resources
Fun Park Landau — IDA ICE Dynamische Systemsimulation
Fun Park Landau — IDA ICE Dynamic System Simulation
Umfangreiche dynamische Gebäude- und Systemsimulation mit IDA ICE v4.8. Über 50 Zonen wurden stundenweise über das gesamte Klimajahr (Klimaszenario Mannheim 2035) simuliert — Heiz- und Kühllasten, CO₂-Konzentration, relative Feuchte, PMV/PPD-Komfortbewertung nach DIN EN 15251.
Comprehensive dynamic building and plant simulation with IDA ICE v4.8. Over 50 zones simulated hour-by-hour across the full climate year (Mannheim 2035 scenario) — heating and cooling loads, CO₂ concentration, relative humidity, PMV/PPD comfort assessment per DIN EN 15251.
- Komplexes Nutzungsprofil: Sport, Gastronomie und Veranstaltung in einer Gebäudehülle
- Complex usage: sport, gastronomy and events under one envelope
- Nachweis thermischer Komfort in allen Zonen bei Klimaszenario Mannheim 2035
- Comfort proof in all zones for Mannheim 2035 climate scenario
- Forderung: 0 % der belegten Stunden > 27 °C über das gesamte Klimajahr
- Requirement: 0 % of occupied hours above 27 °C across the full climate year
- Dynamische Simulation IDA ICE v4.8: 50+ Zonen, stündliche Auflösung, Klimajahr
- Dynamic IDA ICE v4.8 simulation: 50+ zones, hourly, full climate year
- Heizlast DIN EN 12831: 472,8 kW · Kühllast: 122,1 kW
- Heating load DIN EN 12831: 472.8 kW · cooling load: 122.1 kW
- PMV/PPD-Komfort nach DIN EN 15251 für alle Nutzungszonen
- PMV/PPD comfort per DIN EN 15251 for all usage zones
- WRG-Identifikation: 60 271 kWh/a, AHU-Luftvolumenstromanalyse
- WHR identification: 60,271 kWh/a, AHU airflow analysis
- IDA ICE v4.8: multizonale dynamische Simulation, TRY/Klimaszenario 2035
- IDA ICE v4.8: multi-zone dynamic simulation, TRY / 2035 climate scenario
- PMV/PPD (Fanger): operative Temperatur, Strahlungsasymmetrie, Zugluftrisiko
- PMV/PPD (Fanger): operative temperature, radiant asymmetry, draught risk
- Hygrotherme Analyse: relative Feuchte und CO₂-Konzentration je Zone
- Hygrothermal analysis: RH and CO₂ concentration per zone
- 0 % der belegten Stunden > 27 °C — Komfortnachweis vollständig erfüllt
- 0 % of occupied hours above 27 °C — comfort proof fully met
- WRG-Potenzial 60 271 kWh/a identifiziert und technisch dimensioniert
- WHR potential 60,271 kWh/a identified and sized
- Realitätsnahe Abbildung — Grundlage für Energieausweis und Baugenehmigung
- Realistic representation — basis for energy certificate and building permit
BHKW Bad Tabarz — Wärmegeführte KWK-Anlage Hotel
BHKW Bad Tabarz — Heat-led CHP Plant for Hotel
Wärmegeführte KWK-Anlage für einen Hotelbetrieb in Thüringen — Hydraulikschema mit Wärmerückgewinnung aus Motorabgas und Kühlwasser, DHW-Prioritätsschaltung. Trinkwassererwärmung hat Vorrang vor Heizung; Strom als wirtschaftlicher Zusatznutzen.
Heat-led CHP plant for a Thuringian hotel — hydraulic scheme with heat recovery from engine exhaust and cooling water, with DHW priority switching. Domestic hot water takes precedence over space heating; electricity as economic by-product.
- Hotel mit stark schwankenden Wärme- und Warmwasserbedarfen, hohe Energiekosten
- Hotel with strongly varying heat and DHW demand, high energy cost
- Ziel: wärmegeführte KWK mit optimaler Einbindung in bestehendes Hydrauliksystem
- Goal: heat-led CHP optimally integrated into the existing hydraulic system
- Wärmegeführte BHKW-KWK-Anlage 50 kW mit vollständigem Hydraulikschema
- Heat-led 50 kW CHP plant with complete hydraulic scheme
- Wärmerückgewinnung aus Motorabgas und Kühlwasser
- Heat recovery from engine exhaust and cooling water
- DHW-Prioritätsschaltung: TWE hat Vorrang vor Heizung
- DHW priority switching: domestic hot water before space heating
- BHKW wärmegeführt (KWK): Strom als Nebenprodukt der Wärmeversorgung
- Heat-led CHP: power as by-product of heat supply
- DHW-Priorität: automatische Umschaltung Hydraulikventile
- DHW priority: automatic hydraulic valve switching
- Eigenversorgungsquote Wärme > 75 % durch BHKW-Betrieb
- Heat self-supply ratio > 75 % from CHP operation
- Stromeigenproduktion als wirtschaftlicher Zusatznutzen
- Self-generated electricity as additional economic benefit
- Vollständiges Hydraulikschema als Planungsgrundlage übergeben
- Complete hydraulic scheme delivered as design basis
K-Flex Hybridanlage Uniejów — WP 169 kW + ADS 100 kW + BHKW 148 kW
K-Flex Hybrid Plant Uniejów — HP 169 kW + ADS 100 kW + CHP 148 kW
Hybridanlage aus Wärmepumpe, Adsorptionskälter (InvenSor LTC 90 plus-FC) und BHKW für einen Produktionsstandort. Systemtrennung SO-R 03003 (Glykol 34 %), Dry-Cooler GV-S 03003. Heiz- und Kühlregister vollständig dimensioniert; hydraulischer Abgleich für gesamten Standort. BHKW-Abwärme treibt die Adsorptionskälte an — 0 kW externer Kältemaschinenstrom.
Hybrid plant combining heat pump, adsorption chiller (InvenSor LTC 90 plus-FC) and CHP for a production site. SO-R 03003 system separation (34 % glycol), GV-S 03003 dry cooler. Heating and cooling registers fully sized; hydraulic balancing for the entire site. CHP waste heat drives the adsorption cooling — zero external chiller power.
- Produktionsstandort mit gleichzeitigem Bedarf an Heizung, Kühlung und Prozesswärme
- Production site with simultaneous heat, cooling and process heat demand
- Anforderung: maximale Eigenversorgung, minimale Netzabhängigkeit bei 417 kW
- Requirement: maximum self-supply, minimum grid dependency at 417 kW
- Hybridanlage WP 169 + ADS 100 + BHKW 148 kW
- Hybrid plant HP 169 + ADS 100 + CHP 148 kW
- Systemtrennung SO-R 03003, Dry-Cooler GV-S 03003
- SO-R 03003 system separation, GV-S 03003 dry cooler
- Vollständige Heiz- und Kühlregister-Dimensionierung, hydraulischer Abgleich
- Full heating and cooling coil sizing, hydraulic balancing
- Heiz- und Kühlinstallationsschema für gesamten Standort
- Heating and cooling installation scheme for the entire site
- BHKW (KWK): wärmegeführter Betrieb, Strom als Nebenprodukt
- CHP: heat-led operation, power as by-product
- Adsorptionskälte (InvenSor): Kälte aus BHKW-Abwärme — stromfrei
- Adsorption cooling (InvenSor): cooling from CHP waste heat — power-free
- Wärmepumpe: Ergänzung Heizleistung bei niedrigen Außentemperaturen
- Heat pump: heating top-up at low ambient temperatures
- Hybridsteuerung: Lastoptimierung zwischen drei Wärme-/Kältequellen
- Hybrid control: load optimisation across three heat/cool sources
- 417 kW Gesamtleistung aus drei integrierten Systemen — 0 kW externer Kältemaschinenstrom
- 417 kW total from three integrated systems — zero external chiller power
- BHKW-Abwärme vollständig als Kälteantrieb genutzt
- CHP waste heat fully repurposed as cooling drive
- Eigenversorgungsquote Wärme > 80 % am Produktionsstandort
- Heat self-supply ratio > 80 % at the production site
Kirche Płock — Vollständige TGA-Planung
Kirche Płock — Full MEP Engineering
Vollständige TGA-Gesamtplanung mit Energieaudit und anschließender Sanierungsplanung. 7-teilige Engineering-Dokumentation: Energieaudit + Heizkonzept · FBH (DIN EN 1264) · Heizkörper (EN 442-2) · Lüftungsberechnung · CFD-Luftstromsimulation · Entwässerung · Heizungsinstallationsschema.
Full MEP design including energy audit and subsequent retrofit engineering. Seven-part engineering deliverable: energy audit + heating concept · UFH (DIN EN 1264) · radiators (EN 442-2) · ventilation calculation · CFD airflow simulation · drainage · heating installation schematic.
- Historisches Kirchengebäude mit EP 350,3 kWh/m²a — höchste Primärenergiebedarfe im Bestand
- Historic church building with EP 350.3 kWh/m²a — among the highest in the stock
- Nachweis hoher erneuerbarer Versorgungsquote als Fördervoraussetzung bei gleichzeitigem Denkmalschutz
- Proof of renewables share > 100 % required for funding, with heritage protection
- CFD-Nachweis thermischer Komfort in großen Hallenräumen mit Kaltzonen
- CFD comfort proof in large hall spaces with cold zones
- Energieaudit + Heizkonzept · FBH DIN EN 1264 · Heizkörper EN 442-2
- Energy audit + heating concept · UFH DIN EN 1264 · radiators EN 442-2
- Lüftungsberechnung RLT, CFD-Luftstromsimulation (3D numerische Strömungsanalyse)
- Ventilation calculation, CFD airflow simulation (3D CFD analysis)
- Entwässerung + Grundstücksentwässerung, vollständiges Heizungsinstallationsschema
- Drainage + site dewatering, complete heating installation schematic
- CFD: 3D-Luftströmungssimulation für Komfortnachweis
- CFD: 3D airflow simulation for comfort verification
- FBH DIN EN 1264: Niedertemperatur-Flächenheizung — denkmalgerechte Integration
- UFH DIN EN 1264: low-temp surface heating — heritage-compatible integration
- Solaranlage + Wärmepumpe: Kombination erneuerbarer Systeme für maximale Eigenversorgung
- Solar + heat pump: renewables combination for high renewables share
- EP nach Sanierung: 37,4 kWh/m²a — Reduktion um 89 %
- EP after retrofit: 37.4 kWh/m²a — 89 % reduction
- Fördermittel (nationaler Umweltfonds Polen) bewilligt auf Basis der TGA-Dokumentation
- National environmental fund (Poland) approved funding based on the MEP package
Wasserwerk Płock — ISO 50001 Energiemanagementsystem
Wasserwerk Płock — ISO 50001 Energy Management System
Vollständige Einführung eines Energiemanagementsystems nach ISO 50001 für ein kommunales Wasserversorgungsunternehmen. Vollaufnahme aller Energieträger (Strom, Gas, Netzwärme, Kraftstoffe). Substitutionskonzept mit Biomasse-KWK, ORC-Turbine, Solar 200 °C, PV, Biogas-CO₂-Abscheidung und Oberwellenfilter erarbeitet. Energieflussanalyse, SEU-Definition, EnPI-Kennwerte, kontinuierliches Monitoring (SCADA / Datenlogging), Maßnahmenkatalog.
Full implementation of an ISO 50001 energy management system for a municipal water utility. Complete capture of all energy carriers (electricity, gas, district heat, fuels). Substitution concept developed with biomass CHP, ORC turbine, 200 °C solar, PV, biogas CO₂ capture and harmonic filters. Energy flow analysis, SEU definition, EnPI metrics, continuous monitoring (SCADA / data logging), measure catalogue.
- Kommunales Wasserversorgungsunternehmen ohne strukturiertes Energiemanagement
- Municipal water utility without structured energy management
- Keine systematische Erfassung aller Energieträger — fehlende Grundlage für Fördermittelantrag
- No systematic capture of energy carriers — no basis for funding applications
- Forderung: TÜV-zertifiziertes EMS als Grundlage für Investitionsförderung
- Requirement: TÜV-certified EMS as basis for investment funding
- Vollständige Energieflussanalyse: Strom, Gas, Netzwärme, Kraftstoffe, Wasser
- Full energy flow analysis: electricity, gas, district heat, fuels, water
- Aufbau EMS nach ISO 50001:2011: SEU-Definition, EnPI-Kennwerte, PDCA-Regelkreis
- EMS setup per ISO 50001:2011: SEU, EnPI metrics, PDCA cycle
- Substitutionskonzept: Biomasse-KWK, ORC, Solar 200 °C, PV, Biogas, Oberwellenfilter
- Substitution concept: biomass CHP, ORC, 200 °C solar, PV, biogas, harmonic filter
- Begleitung TÜV-Auditierung und erfolgreiche Zertifizierung
- Support during TÜV audit and successful certification
- ISO 50001 EMS: strukturierter PDCA-Regelkreis
- ISO 50001 EMS: structured PDCA improvement cycle
- Oberwellenfilter: Reduktion Netzrückwirkungen und Blindleistungsanteil
- Harmonic filter: reduction of mains distortion and reactive power
- ORC-Turbine: Stromerzeugung aus industrieller Abwärme
- ORC turbine: power generation from industrial waste heat
- TÜV-Zertifizierung nach ISO 50001 erfolgreich abgeschlossen
- TÜV ISO 50001 certification successfully completed
- Energieeinsparpotenzial > 20 % identifiziert und dokumentiert
- Energy savings potential > 20 % identified and documented
- Zugang zu EU-Fördermitteln für kommunale Energieeffizienzmaßnahmen erschlossen
- Access to EU funding for municipal energy efficiency unlocked
Miele Werk I, II & III + Varmeco · FAUN-Zoeller Frischwassertechnik
Miele Plant I, II & III + Varmeco · FAUN-Zoeller Freshwater Tech
Vario fresh-nova Frischwasserstation mit GLT-Automationsstation (Modbus-Datenpunkte, BACnet), Pufferspeicher Wärme + Kälte, Solar-Einbindung. Varmeco-Systeme arbeiten im Durchflussprinzip — Trinkwasser wird im Durchfluss erwärmt, keine Trinkwasserspeicherung. Legionellenfreie TWE, hohe hygienische Sicherheit, flexible Leistungsanpassung. Thermische Energiespeicher ermöglichen hydraulische Entkopplung, Lastverschiebung und Integration erneuerbarer Energien. Vollständige 8-teilige Dokumentation inklusive Lastprofilanalyse, Speicherauslegung, Systemschema und Projektdatenblatt.
Vario fresh-nova freshwater station with BMS automation (Modbus data points, BACnet), heat + cold buffer storage, solar integration. Varmeco systems use the flow principle — DHW heated in-flow, no DHW storage. Legionella-free DHW, high hygienic safety, flexible capacity. Thermal energy stores enable hydraulic decoupling, load shifting and renewables integration. Full 8-part documentation including load profile analysis, storage sizing, system scheme and project datasheet.
- Hochkomplexer Industriestandort mit simultanen Anforderungen: hygienische TWE, Heizung, Kälte
- Highly complex industrial site with simultaneous demands: hygienic DHW, heating, cooling
- Keine bestehende Frischwassertechnik — Legionellengefahr bei konventionellen Speichersystemen
- No existing freshwater system — legionella risk with conventional storage systems
- Vollständige GLT-Integration aller thermischen Systeme über BACnet als Planungsziel
- Full BMS integration of all thermal systems via BACnet as the design goal
- Vario fresh-nova Frischwasserstation: hygienische TWE ohne Warmwasserspeicher
- Vario fresh-nova freshwater station: hygienic DHW without DHW storage
- Thermospeicher-Installation: Wärme + Kälte mit Tichelmann-Beschaltung
- Thermal storage installation: heat + cold with Tichelmann piping
- GLT-Automationsstation: Datenpunktliste, BACnet/IP-Anbindung, SCADA
- BMS automation station: data point list, BACnet/IP, SCADA
- Varmeco/FAUN: Systemschema, Projektdatenblatt, Lastprofilanalyse, Speicherauslegung
- Varmeco/FAUN: system scheme, project datasheet, load profile, storage sizing
- Vario fresh-nova: Durchflusssystem — kein Legionellenrisiko, flexible Leistung
- Vario fresh-nova: flow-through system — no legionella risk, flexible capacity
- Schichtspeicher: Temperaturzonierung für optimierte Energieausnutzung
- Stratified storage: temperature zoning for optimal energy use
- BACnet/IP: offenes Automationsprotokoll für herstellerübergreifende GLT-Integration
- BACnet/IP: open automation protocol for cross-vendor BMS integration
- Legionellenfreie TWE-Versorgung für gesamten Produktionsstandort sichergestellt
- Legionella-free DHW supply for the entire production site
- Vollautomatischer Betrieb über GLT/BACnet — minimaler manueller Eingriff
- Fully automated operation via BMS/BACnet — minimal manual intervention
- Energieeinsparung durch Lastprofilanpassung und Schichtspeicher-Nutzung
- Energy savings through load-profile adaptation and stratified storage use
- Hochdynamisches System mit optimaler Integration in industrielle Lastprofile
- Highly dynamic system optimally integrated with industrial load profiles
KfW55 Effizienzhaus — Limburgerhof, Vollständige TGA
KfW55 Efficiency House — Limburgerhof, Full MEP
Architektonisch anspruchsvolles Einfamilienhaus mit überdurchschnittlich hohem Glasanteil. Vollständige Heizlastberechnung 23,5 kW, 37 Verbraucher, 65 Teilstrecken, 7 Verteiler. FBH-Layout Erd- und Obergeschoss, Komponentenspezifikation, vollständiges Heizkreislayout. Besonderer Fokus auf kompakte Integration aller Systeme, optimale PV-Nutzung für Eigenverbrauch und E-Mobilität, wartungsfreundliche Installation.
Architecturally demanding single-family house with above-average glass share. Full heating load calculation 23.5 kW, 37 consumers, 65 sections, 7 manifolds. UFH layout for ground and upper floor, component specification, full heating circuit layout. Particular focus on compact integration, optimal PV use for self-consumption and EV charging, and maintenance-friendly installation.
- Anspruchsvolle Architektur mit hohem Glasanteil — erhöhte Transmissionsverluste und Sommerhitze
- Demanding architecture with high glass share — elevated transmission losses and summer heat
- KfW-55-Nachweis trotz architektonischer Einschränkungen und begrenztem Raumangebot
- KfW 55 proof despite architectural constraints and limited space
- Optimale Integration PV für Eigenverbrauch und E-Mobilität
- Optimal PV integration for self-consumption and EV use
- Heizlastberechnung DIN EN 12831: 23,5 kW, 37 Verbraucher, 65 Teilstrecken, 7 Verteiler
- Heating load DIN EN 12831: 23.5 kW, 37 consumers, 65 sections, 7 manifolds
- FBH-Layouts EG und OG nach DIN EN 1264
- UFH layouts ground floor + upper floor per DIN EN 1264
- Vollständiges Heizkreislayout mit Komponentenspezifikation
- Complete heating circuit layout with component specification
- DIN EN 12831: europäische Heizlastnorm
- DIN EN 12831: European heating load standard
- FBH DIN EN 1264: Niedertemperatur-Flächenheizung mit hydraulischem Abgleich
- UFH DIN EN 1264: low-temp surface heating with hydraulic balancing
- KfW-Effizienzhaus-Nachweis: Primärenergiebedarf und Transmissionswärmeverlust
- KfW efficiency house proof: primary energy demand and transmission losses
- KfW-55-Standard nachgewiesen — Förderkreditantrag erfolgreich
- KfW 55 standard proven — funding loan approved
- Hoher Wohnkomfort trotz anspruchsvoller Architektur
- High living comfort despite demanding architecture
- Langfristig wartbare technische Infrastruktur
- Long-term maintainable technical infrastructure
Wohnblock Düsseldorf — Konzeptstudie für hohe Energieunabhängigkeit
Düsseldorf Residential Block — High Energy-Independence Concept Study
Bestandssituation: Versorgung über externe Gaskesselanlage (Nachbargebäude), steigende Betriebskosten. Entwickeltes Konzept: Wärmepumpensystem mit Erdsonden, PVT-Kollektoren und Photovoltaikfassade, Kapillarrohrmatten als Niedertemperatursystem, passive Kühlung aus Geothermie, Adsorptionskälte unterstützt durch Hochtemperatur-Solar, E-Mobilitätsladung aus PV-Überschüssen, Schüco-Lüftungsfenster.
Existing situation: supply via external gas boiler plant (adjacent building), rising operating costs. Concept developed: heat pump system with borehole field, PVT collectors and photovoltaic façade, capillary tube mats as low-temp system, passive geothermal cooling, adsorption cooling supported by high-temperature solar, EV charging from PV surplus, Schüco ventilation windows.
- Wohnblock abhängig von externer Gaskesselversorgung im Nachbargebäude — keine Autonomie
- Block dependent on neighbour-building gas boiler — no autonomy
- Steigende Betriebskosten durch Gaspreise und fehlende Eigenversorgung
- Rising operating costs from gas prices and lack of self-supply
- Transformation 9 033 m² Bestandsgebäude in autarkes hybrides Energiesystem
- Transformation of 9,033 m² existing building into a self-sufficient hybrid energy system
- Konzeptstudie: Wärmepumpe mit Erdsonden + PVT-Fassade + Adsorptionskälte
- Concept study: heat pump with borehole field + PVT façade + adsorption cooling
- Energieschnitt Gebäude: Transmissionsverluste, solare Einträge, interne Lasten
- Energy section: transmission losses, solar gains, internal loads

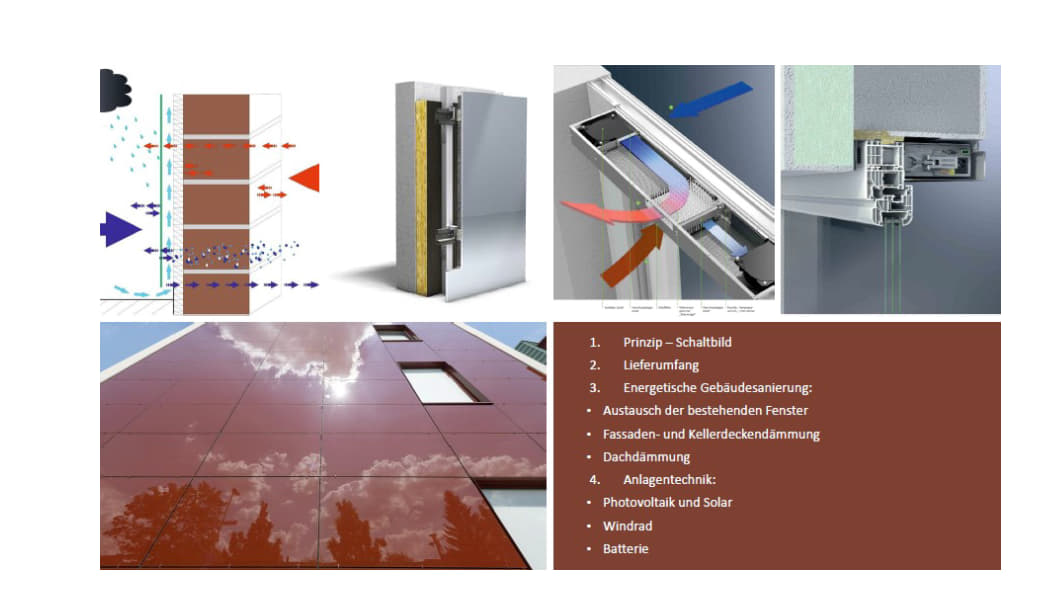

- Autarkie-Fassaden-PV-Sanierungskonzept: BIPV als Gebäudeintegrationslösung
- Autarky-façade PV retrofit concept: BIPV as building-integrated solution
- E-Mobilitätsladung aus PV-Überschuss, Schüco-Lüftungsfenster
- EV charging from PV surplus, Schüco ventilation windows
- BIPV (Building Integrated Photovoltaics): PV-Fassade als Sanierungselement
- BIPV: façade PV as retrofit element
- Kapillarrohrmatten: Niedertemperatur-Flächenheizung/-kühlung in Bestandswänden
- Capillary tube mats: low-temp surface heating/cooling in existing walls
- Passive Geothermie-Kühlung: Erdsonden als Kältequelle ohne Kompressor
- Passive geothermal cooling: borehole field as compressor-free cooling source
- Adsorptionskälte + XCPC-Solar: aktive Kühlung ohne elektrischen Antrieb
- Adsorption cooling + XCPC solar: active cooling without electric drive
- Konzept nachgewiesen: deutliche Reduktion der Betriebskosten
- Concept proven: significant reduction in operating costs
- Langfristige Preisstabilität durch Eigenversorgung mit erneuerbaren Energien
- Long-term price stability through renewable self-supply
- Signifikante CO₂-Reduktion — Referenz für Wohnblock-Dekarbonisierung
- Significant CO₂ reduction — reference for residential-block decarbonisation
SportTEC — Hochregal-Heizzentrale + Energieberechnung
SportTEC — Highbay Heating Plant + Energy Calculation
Vollständige Planung der Heizzentrale inklusive Wärmeverteilungsberechnung für das Hochregallagersystem. Energetische Detailberechnung für den Gesamtverbrauch des Standorts. Hochtemperatur-Lufterhitzer (Schako), Differenzdruckregelung als automatischer hydraulischer Abgleich.
Complete heating plant engineering including heat distribution calculation for the highbay warehouse system. Detailed energy calculation for the entire site demand. High-temperature air heaters (Schako), differential pressure control as automatic hydraulic balancing.
- Hochregallager mit großen unbeheizten Volumina und hohem Infiltrationswärmeverlust
- Highbay warehouse with large unheated volumes and high infiltration losses
- Gleichmäßige Hallentemperierung bei minimalem Energieeinsatz, Brandschutz
- Uniform hall temperature at minimum energy use, fire protection
- Heizlastberechnung DIN EN 12831 für alle Hallenbereiche
- DIN EN 12831 heating load for all hall areas
- Wärmeverteilungsberechnung: Hochtemperatur-Lufterhitzer, Rohrnetz-Dimensionierung
- Heat distribution calc: high-temp air heaters, pipework sizing
- Heizzentrale: Pumpen, Regelventile, Pufferspeicher, Steuerungskonzept
- Heating plant: pumps, control valves, buffer tank, control concept
- Hochtemperatur-Lufterhitzer (Schako): schnelle Reaktionszeit, geringer Platzbedarf
- High-temp air heater (Schako): fast response, compact footprint
- Differenzdruckregelung: automatischer hydraulischer Abgleich
- Differential pressure control: automatic hydraulic balancing
- Gleichmäßige Hallentemperatur auch bei extremen Außentemperaturen
- Uniform hall temperature even at extreme outdoor conditions
- Energieeinsparung durch hydraulische Optimierung und bedarfsgerechte Regelung
- Energy savings through hydraulic optimisation and demand-led control
DanCake — Produktionswerk · 80 m³ Pufferspeicher · Abwärmenutzung
DanCake — Production Plant · 80 m³ Buffer · Waste-heat Recovery
Lebensmittelproduktion mit instabiler hydraulischer Situation und stark variierenden Volumenströmen. Lösung: integratives Energiesystem — 80 m³ Großvolumen-Wärmespeicher beladen aus Thermoöl-System und Prozessabwärme der Backlinien, versorgt Hallenheizung und Trinkwarmwasserbereitung. Frischwassertechnik (Varmeco). Präzise Ultraschall-Durchflussmessung zur hydraulischen Optimierung — clamp-on, zerstörungsfrei an bestehenden Rohren.
Food production with unstable hydraulics and highly variable flow rates. Solution: integrative energy system — 80 m³ large-volume thermal store charged from the thermal-oil system and baking-line waste heat, supplying hall heating and DHW. Varmeco freshwater technology. Precise ultrasonic clamp-on flow measurement for hydraulic optimisation — non-invasive on existing pipes.
- Instabile hydraulische Situation durch stark variierende Volumenströme
- Unstable hydraulics with strongly varying flow rates
- Ineffiziente Nutzung der Prozessabwärme aus Backlinien (Thermoöl, Abgase)
- Inefficient use of baking-line waste heat (thermal oil, exhaust)
- Hydraulische Fehlverteilungen — keine gleichmäßige Energieverteilung
- Hydraulic mis-distribution — uneven energy distribution
- Heizungs- + TWE-Schema: Energieflüsse, 80 m³ Pufferspeicher, Verteiler
- Heating + DHW scheme: energy flows, 80 m³ buffer, manifolds
- Infrarot/Ultraschall-Durchflussmessung: Identifikation aller Fehlverteilungen
- IR/Ultrasonic flow measurement: identification of all mis-distributions
- Frischwassertechnik (Varmeco): hygienische TWE im Lebensmittelbereich
- Varmeco freshwater technology: hygienic DHW for food production
- Hydraulischer Abgleich nach Messung: Ventile, Pumpenparametrierung
- Hydraulic balancing post-measurement: valve and pump parameterisation
- Ultraschall-Clamp-on-Durchflussmessung: zerstörungsfrei
- Ultrasonic clamp-on flow measurement: non-invasive
- 80 m³ Großvolumen-Pufferspeicher: Schichtung für simultane Temperaturniveaus
- 80 m³ large-volume buffer: stratification for simultaneous temperature levels
- Thermoöl-Wärmetauscher: Übertragung Hochtemperatur auf Heizungsnetz
- Thermal-oil heat exchanger: high-temp transfer to the heating network
- Stabilisierung der gesamten Anlagenhydraulik
- Plant-wide hydraulic stabilisation
- Effiziente Nutzung von Abwärme aus Backprozessen
- Efficient use of baking-process waste heat
- Signifikante Reduktion des Energiebedarfs durch Abwärmenutzung
- Significant reduction in energy demand via waste-heat use
Hornbach Ludwigsburg — Sanierung einer nicht funktionierenden Heizungsanlage
Hornbach Ludwigsburg — Retrofit of a Non-functioning Heating System
Ausgangszustand: Hallentemperatur im Winter max. 18 °C, große Bereiche unterkühlt, starke Luftzugerscheinungen, Lufterhitzer ohne ausreichende Leistung, hydraulisches System falsch eingestellt. Maßnahmen: Thermografie-Analyse der laufenden Anlage, Untersuchung der Luftführung und Wärmeverteilung, Demontage und Reinigung mit Entfernung von ~40 kg Magnetit, hydraulischer Abgleich, Pumpenregelung und Stabilisierung des Systems.
Initial state: hall temperature max. 18 °C in winter, large areas under-heated, severe drafts, air heaters with insufficient capacity, hydraulics incorrectly set. Measures: thermographic analysis of the running plant, airflow and distribution investigation, dismantling and cleaning with removal of ~40 kg of magnetite, hydraulic balancing, pump control and system stabilisation.
- Baumarkt-Großhalle: trotz laufender Heizungsanlage max. 18 °C im Winter
- DIY-store hall: max. 18 °C in winter despite active heating
- ~40 kg Magnetit-Ablagerungen — vollständige Verstopfung der Lufterhitzer
- ~40 kg of magnetite deposits — full clogging of air heaters
- Falsch eingestellte Hydraulik: keine gleichmäßige Wärmeverteilung
- Incorrectly set hydraulics: no uniform heat distribution
- Thermografische Analyse: Identifikation aller Schwachstellen im laufenden Betrieb
- Thermographic analysis: identification of all weak points during operation
- Systemreinigung: Entfernung 40 kg Magnetit, Reinigung aller Lufterhitzer
- System cleaning: removal of 40 kg magnetite, cleaning of all air heaters
- Hydraulischer Abgleich: Ventile, Volumenströme, Pumpenregelung
- Hydraulic balancing: valves, flow rates, pump control
- BHKW-Energieversorgungsschema, RLT-Umbau Lufterhitzer, Maschinenraum-Regelung
- CHP energy supply scheme, AHU air-heater retrofit, plantroom control
- Thermografie: berührungslose Temperaturmessung zur Leckage-/Schwachstellendetektion
- Thermography: non-contact temperature measurement for leak/weak-point detection
- Magnetitfilter: dauerhafte Partikelabscheidung nach Systemreinigung
- Magnetite filter: permanent particle separation after cleaning
- BHKW-Einbindung: wärmegeführter Betrieb mit hydraulischer Entkopplung
- CHP integration: heat-led operation with hydraulic decoupling
- Stabile Hallentemperatur — Sollwert dauerhaft erreicht
- Stable hall temperature — set-point achieved continuously
- Gleichmäßige Wärmeverteilung in allen Hallenbereichen
- Uniform heat distribution across all hall zones
- Deutliche Effizienzsteigerung, Wiederherstellung der Funktion der Heizungsanlage
- Significant efficiency increase; full restoration of system function
Biomassenkessel — Jaworzno-Szczakowa
Biomass Boilers — Jaworzno-Szczakowa
Heizraum mit drei parallel geschalteten Biomassenkesseln Econo Futura à 75 kW in Kaskade. Tichelmann-Pufferbeschaltung sichert symmetrische hydraulische Weglängen zu allen Verbrauchern. Die stufenweise Kaskadenregelung schaltet Kessel bedarfsgerecht zu — gleichmäßige Lastverteilung und Effizienzoptimierung im Teillastbetrieb.
Plantroom with three parallel-connected Econo Futura biomass boilers, 75 kW each, in cascade. Tichelmann buffer arrangement ensures symmetrical hydraulic path lengths to all consumers. Stepwise cascade control engages boilers on demand — uniform load distribution and efficiency optimisation under part-load.
- Ersatz veralteter Ölheizkessel durch CO₂-neutrale Biomasse-Wärmeerzeugung
- Replacement of obsolete oil boilers by CO₂-neutral biomass heat generation
- Kaskadenregelung für drei Kessel — gleichmäßige Last- und Effizienzoptimierung
- Cascade control for three boilers — uniform load and efficiency optimisation
- Heizraum-Hydraulikschema: 3 × 75 kW Econo Futura in Kaskade
- Plantroom hydraulic scheme: 3 × 75 kW Econo Futura in cascade
- Tichelmann-Pufferbeschaltung — symmetrische Verteilung auf alle Verbraucher
- Tichelmann buffer arrangement — symmetric distribution across all consumers
- Vollständiges Heizraum-Hydraulikschema als Engineering-Dokumentation
- Complete plantroom hydraulic scheme as engineering documentation
- Biomasse-Kaskadenregelung: stufenweise Zuschaltung nach Wärmebedarf
- Biomass cascade control: stepwise engagement based on heat demand
- Tichelmann-Verschaltung: gleiche hydraulische Weglängen zu allen Abnehmern
- Tichelmann arrangement: equal hydraulic path lengths to all consumers
- CO₂-neutrale Wärmeerzeugung — 95 % Reduktion gegenüber Öl-Vorgängeranlage
- CO₂-neutral heat generation — 95 % reduction vs. previous oil plant
- Gleichmäßige Wärmeverteilung durch Tichelmann-Hydraulik
- Uniform heat distribution via Tichelmann hydraulics
Grundschule Dobre — PV-Anlage 87 kWp + Schutztechnik
Dobre Primary School — 87 kWp PV + Protection
87 kWp Photovoltaik-Dachanlage für eine öffentliche Grundschule in Masowien. SolarEdge-Optimizer ermöglichen modulweises MPPT — Schattenverluste werden minimiert. Vollständiges Schutzkonzept: Brandschutz nach VdS 3145 und ESE-Blitzschutzsystem Dynasphere (ERICO System 3000) nach NFC 17-102.
87 kWp rooftop PV plant for a public primary school in Mazovia. SolarEdge optimisers enable per-module MPPT — minimising shading losses. Full protection concept: fire protection per VdS 3145 and ESE lightning system Dynasphere (ERICO System 3000) per NFC 17-102.
- Öffentliche Schule mit hohen Stromkosten und fehlender Eigenstromerzeugung
- Public school with high power costs and no self-generation
- Vollständiges Schutzkonzept (Brand + Blitz) für öffentliches Gebäude erforderlich
- Full protection concept (fire + lightning) required for a public building
- 87 kWp PV-Dachanlage: SolarEdge Optimizer + Sharp Module
- 87 kWp rooftop PV: SolarEdge optimisers + Sharp modules
- Brandschutzkonzept für PV-Anlage nach VdS 3145
- Fire-protection concept for the PV plant per VdS 3145
- Blitzschutzsystem Dynasphere (ERICO System 3000) nach NFC 17-102
- Lightning system Dynasphere (ERICO System 3000) per NFC 17-102
- SolarEdge Optimizer: modulweises MPPT, Minimierung von Schattenverlust
- SolarEdge optimiser: per-module MPPT, minimisation of shading loss
- Dynasphere ESE-Blitzschutz: Schutzbereich nach NFC 17-102
- Dynasphere ESE lightning protection: protection radius per NFC 17-102
- 87 kWp Eigenstromerzeugung — deckt ca. 65 % des Schulstrombedarfs
- 87 kWp self-generation — covering approx. 65 % of school electricity demand
- Vollständige Schutzkonzepte: Brand- und Blitzschutz normkonform
- Complete protection concepts: fire and lightning protection compliant
Kindergarten Delden NL — Niedrigenergie-HVAC
Delden Kindergarten NL — Low-Energy HVAC
Neubau Kindergarten Delden mit hybridem Kühlsystem aus akustischen Kühldecken (Kapillarrohrmatten) und Hochtemperatur-Solarthermie (70–80 °C Kollektortemperatur als Kälteantrieb). Geräuschloser Betrieb unter 30 dB(A) — unter dem Schallpegel eines Schlafraums. Energieeffizienzklasse A+ für Gebäudeklimatisierung.
New-build Delden kindergarten with a hybrid cooling system: acoustic cooling ceilings (capillary tube mats) and high-temperature solar thermal (70–80 °C collector temperature as cooling driver). Silent operation below 30 dB(A) — quieter than a bedroom. Energy class A+ for building cooling.
- Neubau Kindergarten: Kühlung erforderlich, aber strenge Lärmschutzanforderungen
- New-build kindergarten: cooling required under strict acoustic constraints
- Niedrigenergie-Standard als Planungsziel — keine konventionelle Split-Klimatisierung
- Low-energy standard as design target — no conventional split AC
- Akustische Kühldecken: geräuschlose Kühlung durch Strahlungstechnik
- Acoustic cooling ceilings: silent radiative cooling
- Hochtemperatur-Solarthermie: 70–80 °C Kollektortemperatur als Antrieb
- High-temperature solar thermal: 70–80 °C collector as driver
- Hybrides Kühlsystem: Solar + Akustikdecke als Installationsschema
- Hybrid cooling system: solar + acoustic ceiling as installation scheme
- Akustikdecken-Kühlung: Kapillarrohrsysteme < 30 dB(A)
- Acoustic ceiling cooling: capillary-tube systems < 30 dB(A)
- Hochtemperatur-Kollektoren: direkte Unterstützung Kälteerzeugung
- High-temperature collectors: direct support for cooling generation
- Kühlung unter 30 dB(A) — unter Schlafraum-Schallpegel
- Cooling below 30 dB(A) — quieter than a bedroom
- Energieeffizienzklasse A+ für Gebäudeklimatisierung erreicht
- Energy class A+ achieved for building cooling
Industriekälteanlagen — Prozesskälte
Industrial Refrigeration — Process Cooling
Planung und Auslegung industrieller Kühlsysteme für Produktionsprozesse mit Fokus auf stabile Prozessbedingungen, hohe Energieeffizienz und Integration in bestehende thermische Systeme. Kondensatorabwärme wird als Niedertemperatur-Heizquelle weiterverwendet — die Kälteanlage liefert simultan Prozesskälte und Heizleistung.
Design and sizing of industrial cooling systems for production processes — focused on stable process conditions, high energy efficiency, and integration into existing thermal networks. Condenser waste heat is reused as a low-temperature heat source — the chiller delivers process cooling and heat simultaneously.
- Produktion erfordert stabile Prozesstemperaturen (±1 K) bei variablen Lastprofilen
- Production requires stable process temperatures (±1 K) under variable loads
- Bestehende Kältesysteme ohne Integration in übergeordnetes Energiemanagement
- Existing cooling systems lack integration into higher-level energy management
- Vollständiges Systemschema: Kälteerzeuger, Kaltwassernetz, Pumpen, Regelventile
- Full system scheme: chillers, chilled-water network, pumps, control valves
- Auslegung Kälteerzeuger: Teillastverhalten, COP-Optimierung, Redundanzkonzept
- Chiller sizing: part-load behaviour, COP optimisation, redundancy concept
- Integration Abwärmenutzung: Kondensatorabwärme für Heizung oder Prozesswärme
- Waste heat integration: condenser heat for heating or process heat
- Schraubenkältemaschine mit geregeltem Verdichter — COP bis 5,5
- Screw chiller with controlled compressor — COP up to 5.5
- Freikühlung (Economizer): direkte Kühlung ohne Kompressor bei niedrigen Außentemperaturen
- Free cooling (economiser): direct cooling without compressor at low ambient temperatures
- Prozesskonstanz ±0,5 K sichergestellt
- Process stability ±0.5 K secured
- COP-Verbesserung durch Economizer-Betrieb
- COP improvement through economiser operation
- Abwärmenutzung: Kondensatorwärme als Heizquelle integriert
- Waste-heat use: condenser heat integrated as heat source
WEG Zacisze Łódź — Heiz- und Sanitärsystem-Sanierung
Zacisze Łódź Cooperative — Heating & Sanitary Refurbishment
Wohngemeinschaft Zacisze in Łódź: Sanierung der Heiz- und Sanitäranlage. Ausgangssituation — hohe Fernwärmekosten und instabile, luftanfällige Installation mit regelmäßigen Ausfällen in den Obergeschossen. Ergebnis nach Neuauslegung: Weishaupt WTC-GB Modulationskessel im Dachgeschoss, Frischwassertechnik Varmeco, Solarthermie-Einbindung, hydraulisch neu balancierte Stränge.
Zacisze cooperative in Łódź: refurbishment of heating and sanitary installation. Initial situation — high district-heating costs and an air-prone, unstable installation with recurrent failures on upper floors. After redesign: Weishaupt WTC-GB modulating boiler in the rooftop plantroom, Varmeco fresh-water module, solar thermal integration, hydraulically rebalanced risers.
- Wohnblock abhängig von Fernwärme mit hohen und steigenden Bezugskosten
- Residential block dependent on district heating — high and rising costs
- Instabile, luftanfällige Installation — regelmäßige Ausfälle in Obergeschossen
- Air-prone, unstable installation — recurrent failures on upper floors
- Technischer Audit: vollständige Bestandsaufnahme Heizungs- und Sanitäranlage
- Technical audit: complete survey of heating and sanitary installation
- Neuauslegung: Weishaupt WTC-GB Gaskessel im Dachgeschoss
- Redesign: Weishaupt WTC-GB gas boiler in rooftop plantroom
- Strang-Schemata: hydraulische Neuauslegung aller Geschosse
- Riser schemes: hydraulic redesign of all floors
- Sanitär-Neuplanung: Frischwassertechnik (Varmeco), Solarthermie-Einbindung
- Sanitary redesign: Varmeco fresh-water module, solar thermal integration
- Engineering-Tafeln: Kessel + Sanitär-Installation, Sanitär & Heizung, Heizungsplanung
- Engineering panels: boiler + sanitary installation, sanitary & heating, heating layout
- Weishaupt WTC-GB Modulationskessel: η > 109 %, Modulation 1 : 14
- Weishaupt WTC-GB modulating boiler: η > 109 %, modulation 1 : 14
- Frischwassertechnik: hygienische TWE ohne Legionellenrisiko
- Fresh-water technology: hygienic DHW with no Legionella risk
- Solarthermie: 30–40 % TWE-Deckungsgrad durch thermische Kollektoren
- Solar thermal: 30–40 % DHW coverage from thermal collectors
- Stabiler Anlagenbetrieb — keine Ausfälle nach Inbetriebnahme
- Stable operation — no outages after commissioning
- Reduzierte Betriebskosten durch Eigenversorgung mit Gas + Solar
- Reduced operating cost through self-supply with gas + solar
- Verbesserte hydraulische Balance in allen Geschossen
- Improved hydraulic balance across all floors
Polysun — PVT + Geothermie Jahressimulation
Polysun — PVT + Geothermal Annual Simulation
Hybrides PVT/Geothermie-System mit gleichzeitiger Strom- und Wärmegewinnung aus einer Kollektorfläche und saisonalem Erdsonden-Speicher. Polysun-Simulation über 8 760 Stunden — gekoppelte Berechnung PV + Thermie + Speicher + Wärmepumpe. 10 Auswertungen: Jahresbilanz, Monatsperformance, PVT-Temperaturdiagramm, hydraulische Simulation, Sankey-Energiefluss, Komponentenmatrix, Solar-Verteilung, Diagnostik, Kollektor-Temperatur, integrierter Bericht.
Hybrid PVT/geothermal system delivering simultaneous power and heat from a single collector field, with seasonal borehole storage. Polysun simulation across 8 760 hours — coupled calculation of PV + thermal + storage + heat pump. 10 outputs: annual balance, monthly performance, PVT temperature diagram, hydraulic simulation, Sankey energy flow, component matrix, solar distribution, diagnostics, collector temperature, integrated report.
- Hybrides PVT/Geothermie-System: simultane Wärme- und Stromgewinnung aus einer Kollektorfläche
- Hybrid PVT/geothermal: simultaneous heat & power from a single collector field
- Nachweis ≥ 80 % Eigenversorgungsquote durch dynamische Jahressimulation
- Proof of ≥ 80 % self-supply via dynamic annual simulation
- Wirtschaftlichkeitsnachweis CAPEX vs. OPEX für Investitionsentscheidung
- CAPEX-vs-OPEX business case for investment decision
- Jahresbilanz Energie: stündliche Simulation 8 760 Stunden über das gesamte Klimajahr
- Annual energy balance: hourly simulation over 8 760 h of the climate year
- Monatsperformance: Solarertrag vs. Wärmebedarf je Monat
- Monthly performance: solar yield vs. heat demand by month
- PVT-Temperaturdiagramm + Bilanz: Kollektorbetriebstemperatur und Ertragsauswertung
- PVT temperature diagram + balance: collector operating temperature & yield
- Hydraulische Simulation, Sankey-Energieflussdiagramm, Komponentenmatrix
- Hydraulic simulation, Sankey energy-flow, component matrix
- PVT-Hybridkollektor: gleichzeitige Strom- und Wärmeerzeugung — höhere Flächenausnutzung
- PVT hybrid collector: simultaneous power + heat — higher area utilisation
- Saisonaler Geothermie-Erdsondenspeicher: Wärmespeicherung Sommer → Winter
- Seasonal geothermal borehole storage: summer → winter heat shifting
- Polysun: gekoppelte Berechnung PV + Thermie + Speicher + Wärmepumpe
- Polysun: coupled calculation PV + thermal + storage + heat pump
- ≥ 80 % Eigenversorgungsquote Wärme + Strom nachgewiesen
- ≥ 80 % self-supply rate (heat + power) proven
- Maximale Autarkie, Reduktion von Primärenergie
- Maximum autonomy, reduction of primary-energy demand
- Wirtschaftliche Optimierung: Amortisation in marktüblichem Rahmen nachgewiesen
- Economic optimisation: payback within market-standard horizon
Bosch Wrocław — Hydraulik · Heiz- und Kühlsimulation
Bosch Wrocław — Hydraulics · Heating & Cooling Simulation
Industriestandort Bosch Wrocław: vollständige hydraulische und thermische Engineering-Dokumentation. Auslegung von Kühl- und Heizsystemen mit dynamischer Jahressimulation. Master-Hydraulikschema mit allen Versorgungssträngen, Projektkonfiguration mit Variantenvergleich, Systemdesign-Datenblatt, Kühl- und Heizsimulation. Abwärmenutzung: Kondensatorwärme 35–45 °C als Niedertemperatur-Heizquelle.
Bosch Wrocław industrial site: complete hydraulic and thermal engineering documentation. Cooling and heating system design with dynamic annual simulation. Master hydraulic scheme covering all supply runs, project configuration with variant comparison, system design sheet, cooling and heating simulations. Waste-heat re-use: condenser heat 35–45 °C as low-temperature heat source.
- Großes Industriewerk mit simultanen Heiz- und Kühlbedarfen bei unterschiedlichen Temperaturniveaus
- Large industrial plant with simultaneous heating & cooling at differing temperature levels
- Investitionsabsicherung durch vollständige Simulation vor Umsetzung
- Investment de-risking through full simulation prior to implementation
- Hydraulisches Master-Schema: Gesamtanlage mit allen Versorgungssträngen
- Master hydraulic scheme: full plant with all supply runs
- Projektkonfiguration: Systemvarianten-Vergleich, Technologiepfad-Auswahl
- Project configuration: variant comparison, technology pathway selection
- Systemdesign-Datenblatt: Auslegungsparameter aller Hauptkomponenten
- System design sheet: sizing parameters for all main components
- Kühlsimulation und Heizsimulation: dynamische Jahresauswertung
- Cooling and heating simulation: dynamic annual evaluation
- Dynamische Systemsimulation: stündliche Auflösung über Jahresverlauf
- Dynamic system simulation: hourly resolution over the year
- Abwärmenutzung: Kondensatorwärme 35–45 °C als Niedertemperatur-Heizquelle
- Waste-heat utilisation: condenser heat 35–45 °C as low-temperature heat source
- Investitionsentscheidung auf Basis vollständiger Simulationsergebnisse abgesichert
- Investment decision secured by complete simulation results
- 5 vollständige Engineering-Dokumente als Planungsgrundlage übergeben
- 5 complete engineering documents handed over as design basis
Entelchia / GKN — H₂ Machbarkeitsanalyse
Entelchia / GKN — H₂ Feasibility Study

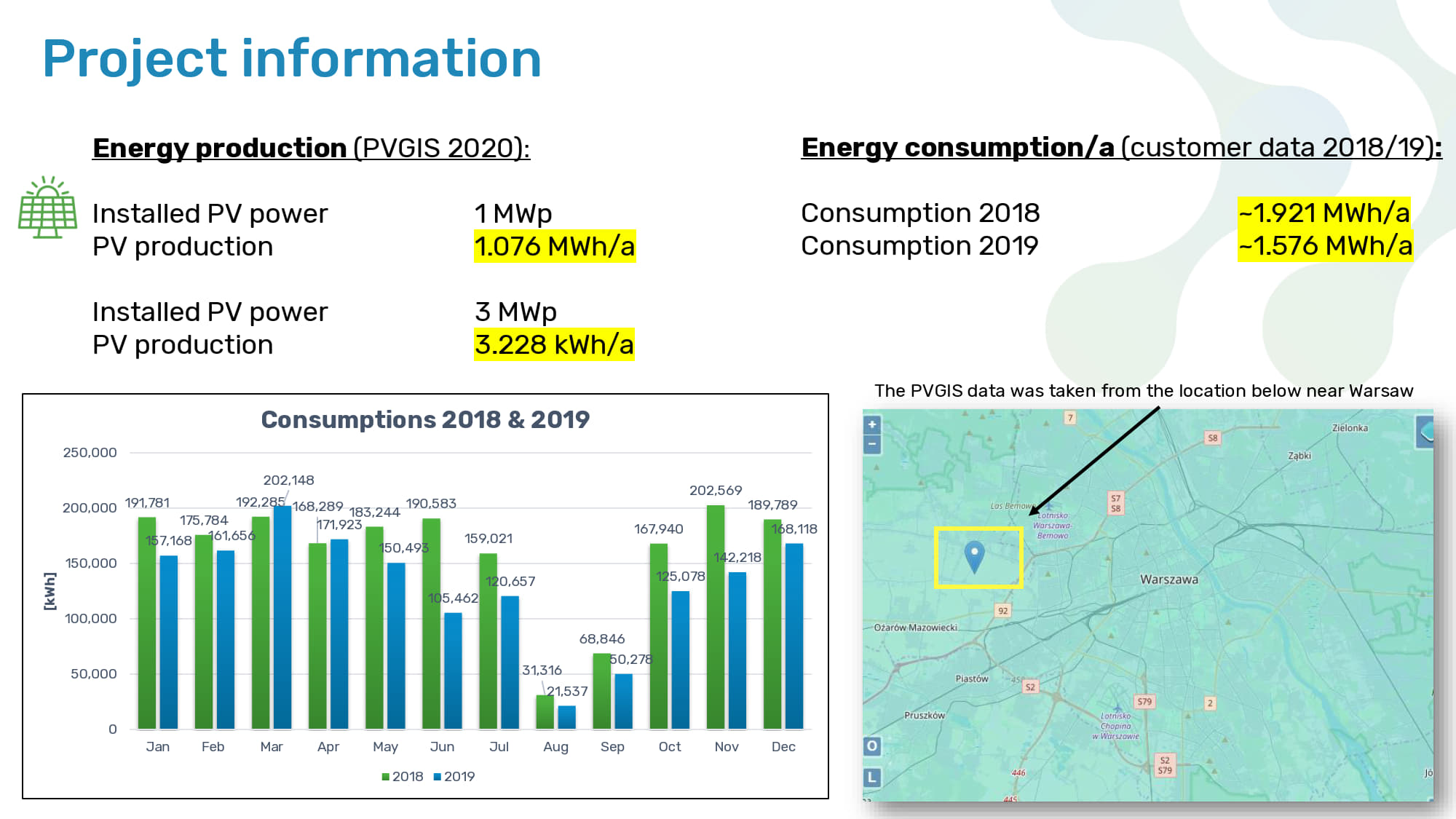

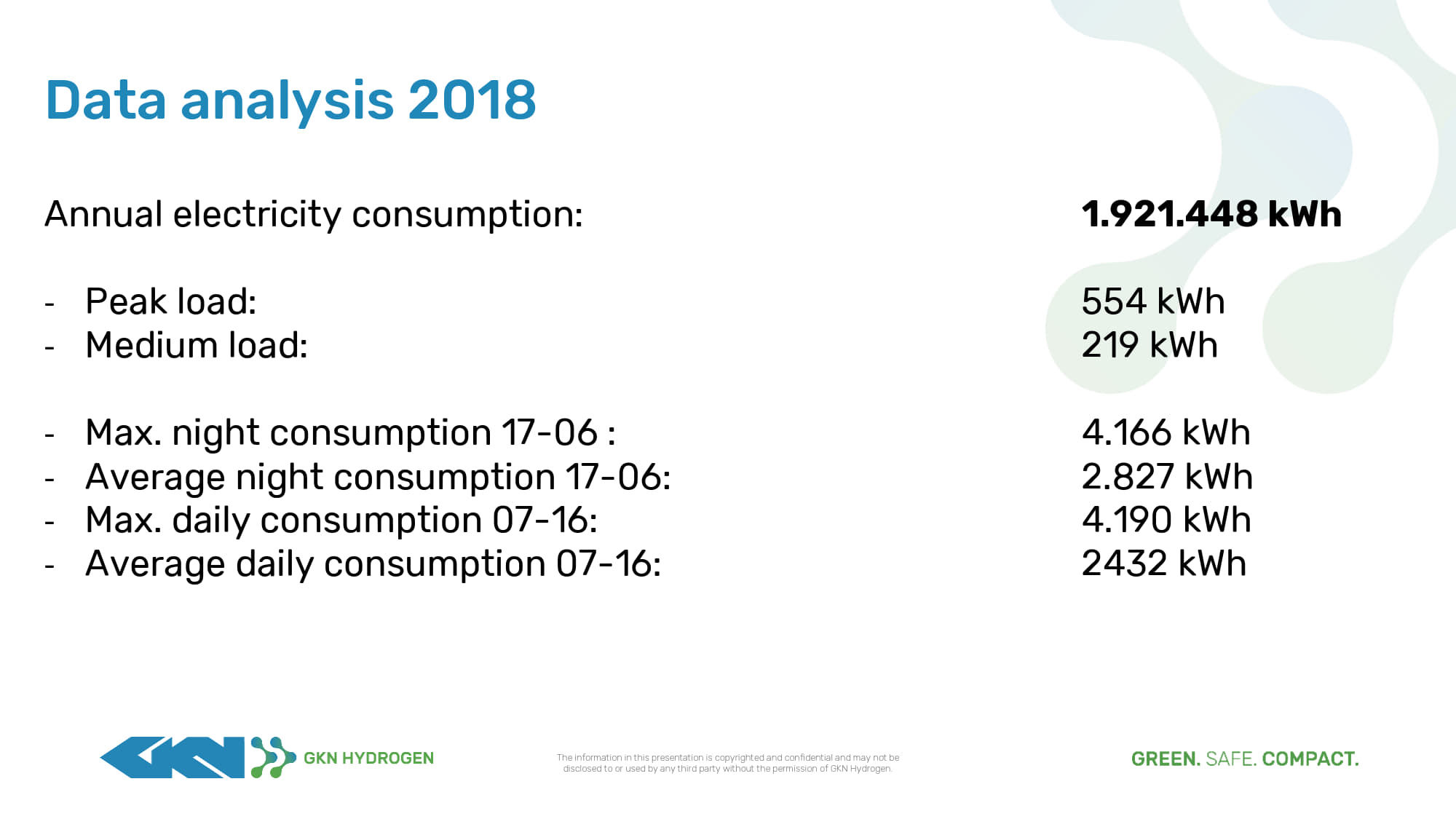

Machbarkeitsanalyse für ein hybrides Antriebssystem auf Basis von grünem Wasserstoff (H₂) in Kombination mit elektrischem Antrieb und kinetischem Schwungmassenspeicher (GKN). Drei Konfigurationen (Config 1, 2, 2.1) wurden im Hinblick auf Energiepfad, Effizienz, Skalierbarkeit und Wirtschaftlichkeit verglichen.
Feasibility analysis for a hybrid drivetrain based on green hydrogen (H₂) combined with electric drive and kinetic flywheel storage (GKN). Three configurations (Config 1, 2, 2.1) were compared in terms of energy pathway, efficiency, scalability and economics.
- Evaluierung eines H₂-basierten Antriebssystems mit kinetischer Zwischenspeicherung
- Evaluation of an H₂-based drivetrain with kinetic intermediate storage
- Technisch-wirtschaftlicher Vergleich von drei Systemkonfigurationen
- Technical-economic comparison of three system configurations

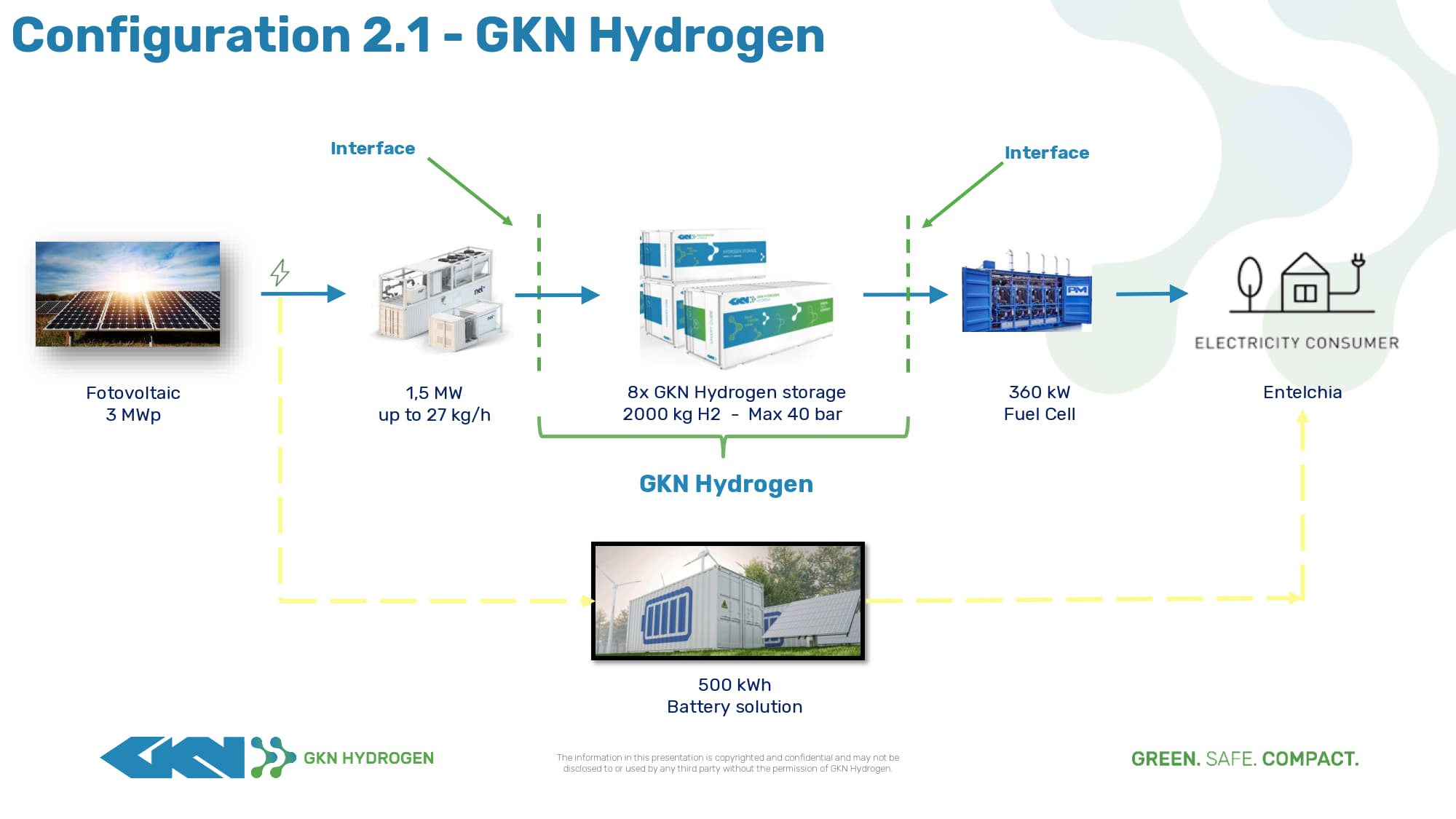

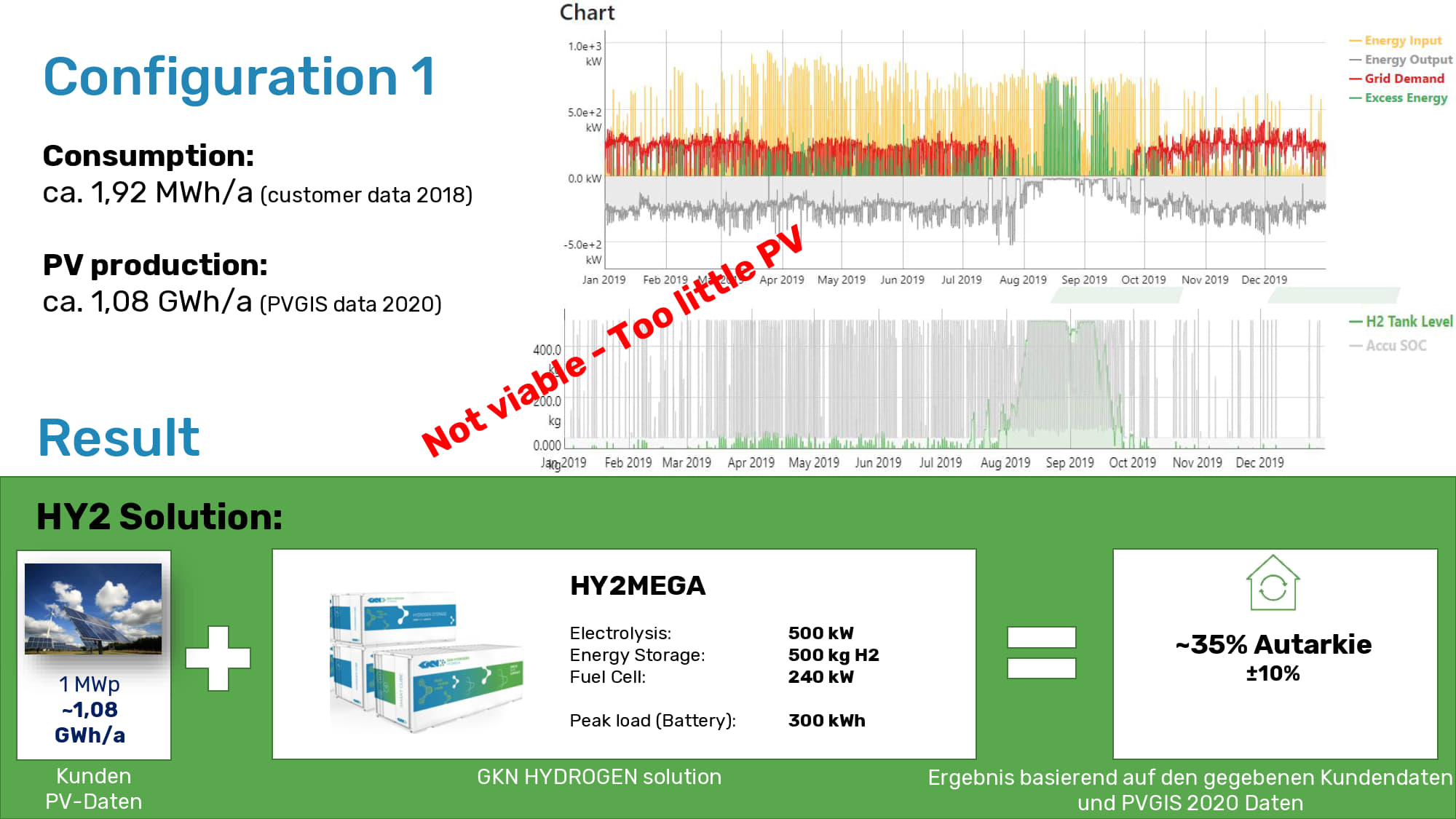

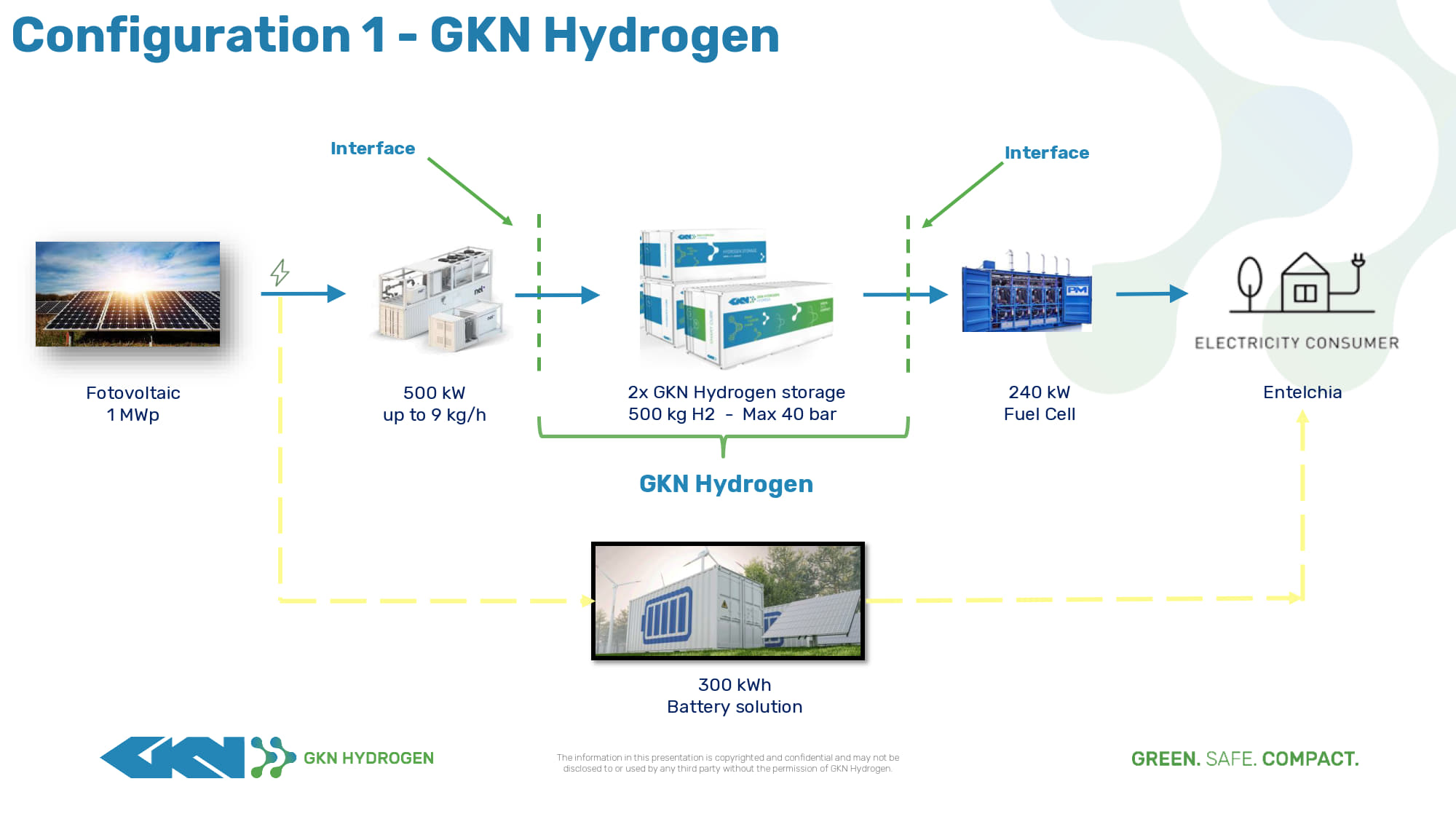

- Config 1: Wasserstoff-Brennstoffzelle + elektrischer Antrieb (Basisvariante)
- Config 1: hydrogen fuel cell + electric drive (baseline variant)

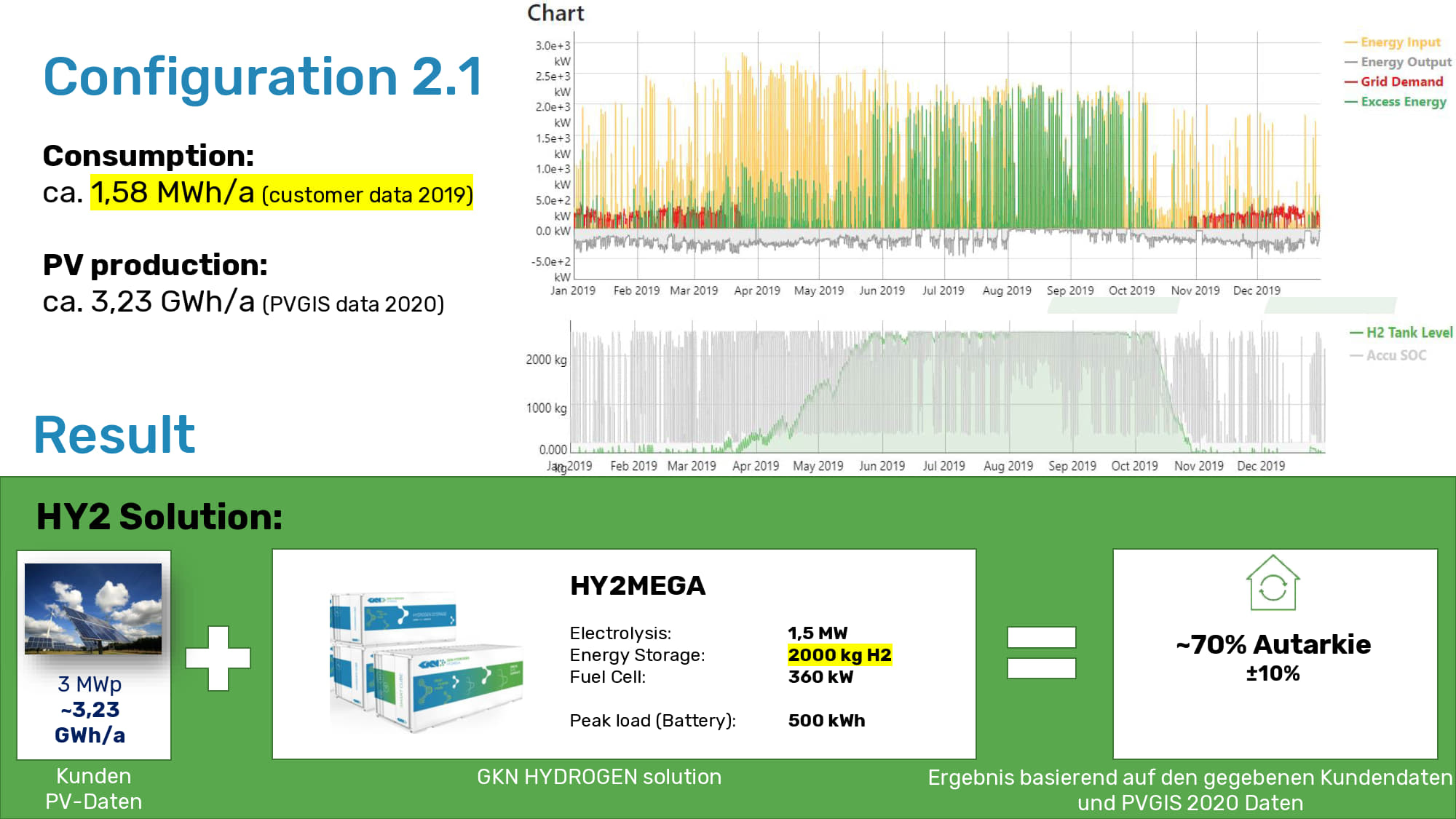

- Config 2 / 2.1: Hybrid H₂ + GKN Schwungmassenspeicher mit Rekuperation
- Config 2 / 2.1: Hybrid H₂ + GKN flywheel with recuperation
- Systemvergleich: Effizienz, Reichweite, Skalierbarkeit, Investitionskosten
- System comparison: efficiency, range, scalability, investment costs
- Grüner Wasserstoff (H₂) aus erneuerbarer Elektrolyse
- Green hydrogen (H₂) from renewable electrolysis
- GKN Schwungmassenspeicher: kinetische Energiespeicherung mit Hochdrehzahl-Schwungrad
- GKN flywheel: kinetic energy storage with high-speed flywheel
- Config 2.1 mit höchster Gesamteffizienz — Schwungrad erhöht Rekuperation um 18 %
- Config 2.1 highest overall efficiency — flywheel increases recuperation by 18 %
- Machbarkeitsstudie als belastbare Grundlage für Investitionsentscheidung
- Feasibility study as solid basis for investment decision
ING Bank — Hydraloop Grauwasser-Recycling Bürogebäude
ING Bank — Hydraloop Grey-Water Recycling Office Building
ING Bank Śląski — zwei Bürogebäude in Katowice mit Hydraloop H600i Grauwasser-Recyclinganlage. Kondensat aus HVAC-Anlage (Klimatisierung) wird gesammelt, aufbereitet und als WC-Spülwasser zurückgeführt. Kaskadenkonfiguration ermöglicht kontinuierliche Versorgung auch bei geringer Kondensatmenge. Echtzeit-Monitoring-Dashboard mit Einsparungsnachweis.
ING Bank Śląski — two office buildings in Katowice with Hydraloop H600i grey-water recycling. HVAC condensate is collected, treated and returned as WC-flush water. Cascade configuration ensures continuous supply even at low condensate volumes. Real-time monitoring dashboard with savings proof.
| Parameter | Chorzowska 50 | Sokolska 34 |
|---|---|---|
| Hydraloop-Einheit | H600i Kaskade (2×) | H600i Kaskade (2×) |
| Nutzfläche | ~8 000 m² | ~6 500 m² |
| Kondensatmenge | ~180 L/Tag | ~145 L/Tag |
| WC-Frischwasser-Einsparung | 56 % | 54 % |
| Jährliche Wassereinsparung | ~52 m³/a | ~42 m³/a |
- Bürogebäude mit hohem WC-Wasserverbrauch — kein Grauwasser-Recycling vorhanden
- Office buildings with high WC water consumption — no grey-water recycling present
- Kondensatvolumen variiert saisonal — Versorgungssicherheit bei geringen Mengen
- Condensate volume varies seasonally — supply security at low volumes required
- Hydraloop H600i Kaskade: Kondensatsammlung, Aufbereitung, WC-Einspeisung
- Hydraloop H600i cascade: condensate collection, treatment, WC supply
- Kaskadenkonfiguration: 2 × H600i in Reihe für kontinuierliche Versorgung
- Cascade configuration: 2 × H600i in series for continuous supply
- Monitoring-Dashboard: Echtzeit-Einsparungsnachweis und Systemstatus
- Monitoring dashboard: real-time savings proof and system status
- Regionale Wasserverfügbarkeitsanalyse als Projektgrundlage
- Regional water-availability analysis as project basis
- Hydraloop H600i: Bioreaktor + UV-Desinfektion + Ultrafiltration in einem Gehäuse
- Hydraloop H600i: bioreactor + UV disinfection + ultrafiltration in one unit
- HVAC-Kondensatnutzung: Abwärme-Nebenprodukt als Grauwasserquelle
- HVAC condensate utilisation: waste-heat by-product as grey-water source
- 56 % WC-Frischwassereinsparung — kontinuierlich durch Monitoring belegt
- 56 % WC fresh-water saving — continuously proven via monitoring
- ~94 m³/Jahr Wasserersparnis über beide Standorte
- ~94 m³/year water saving across both sites
- BREEAM-Nachweis Wassereinsparung erbracht
- BREEAM water-savings credit substantiated
Hydraloop Wohngebäude — Poznań + Nadarzyn
Hydraloop Residential — Poznań + Nadarzyn
Hydraloop-Anlage in zwei Einfamilienhäusern (Poznań und Nadarzyn). Grauwasser aus Dusche und Badewanne wird durch Bioreaktor, Ultrafiltration und UV-Desinfektion aufbereitet und als WC-Spülwasser zurückgeführt. Monatliche Recyclingdaten liegen vor — Jahresprognose ~18 390 Liter recyceltes Wasser pro Haushalt.
Hydraloop system in two single-family homes (Poznań and Nadarzyn). Grey water from shower and bathtub is treated through bioreactor, ultrafiltration and UV disinfection, then returned as WC flush water. Monthly recycling data recorded — annual forecast ~18 390 litres of recycled water per household.
| Monat | Month | Recycelt (L) | Recycled (L) |
|---|---|---|---|
| Januar | January | 1 339 | 1 339 |
| Februar | February | 1 433 | 1 433 |
| März | March | 1 638 | 1 638 |
| April | April | 1 721 | 1 721 |
| Mai | May | 336 | 336 |
| YTD Gesamt | YTD Total | 6 467 | 6 467 |
| Jahreshochrechnung | Annual forecast | ~18 390 | ~18 390 |
- Steigender Wasserpreis in Polen — Eigenversorgung WC-Spülung als Einsparpotenzial
- Rising water prices in Poland — WC self-supply as cost-saving potential
- Platzsparende Lösung für Einfamilienhaus-Keller ohne Umbau
- Space-efficient solution for single-family basement without structural changes
- Hydraloop-Planung und Montagekoordination für 2 EFH-Standorte
- Hydraloop planning and installation coordination for 2 residential sites
- Monitoring-Einrichtung: monatliches Recycling-Tracking und Auswertung
- Monitoring setup: monthly recycling tracking and analysis
- Hydraloop H300 / H600: Bioreaktor + Ultrafiltration + UV in Kompakteinheit
- Hydraloop H300 / H600: bioreactor + ultrafiltration + UV in compact unit
- Grauwassernutzung: Dusche + Badewanne → WC-Spülung
- Grey-water use: shower + bathtub → WC flush
- ~18 390 L/Jahr recyceltes Wasser pro Haushalt (Jahreshochrechnung)
- ~18 390 L/year recycled water per household (annual forecast)
- Trinkwassereinsparung ~40 % WC-Spülung dauerhaft gemessen
- Drinking-water saving ~40 % WC flush consistently measured
H₂ Hub — Wasserstoff-Marktintelligenz-Plattform
H₂ Hub — Hydrogen Market Intelligence Platform
H₂ Hub ist eine cloudbasierte Marktintelligenz-Plattform für den globalen Wasserstoffmarkt, CO₂-Emissionshandel (ETS) und Carbon Finance. Sie aggregiert Marktdaten, Investorenkennzahlen und EPC-Projektparameter in einem integrierten Dashboard. Zielgruppe: Investoren, EPC-Unternehmen und Energieversorger, die Entscheidungen auf Basis aktueller H₂- und CO₂-Marktdaten treffen.
H₂ Hub is a cloud-based market intelligence platform for the global hydrogen market, CO₂ emissions trading (ETS) and carbon finance. It aggregates market data, investor KPIs and EPC project parameters in an integrated dashboard. Target users: investors, EPC firms and utilities making decisions based on current H₂ and CO₂ market data.
- H₂-Markt wächst schnell — fragmentierte Datenquellen erschweren Investitionsentscheidungen
- H₂ market expanding fast — fragmented data sources complicate investment decisions
- CO₂-ETS-Preise und Carbon Finance müssen in Echtzeit mit Projektökonomie verknüpft werden
- CO₂-ETS prices and carbon finance must be linked in real time to project economics
- Globale H₂-Marktintelligenz: Produktionskosten, Transportoptionen, Nachfragetrends
- Global H₂ market intelligence: production costs, transport options, demand trends
- CO₂-ETS-Dashboard: Emissionspreise, Zertifikatevolumen, Markttiefe
- CO₂-ETS dashboard: emission prices, certificate volumes, market depth
- Carbon Financial Intelligence: Project-NPV basierend auf CO₂-Preis und H₂-Preis
- Carbon financial intelligence: project NPV based on CO₂ price and H₂ price
- Investoren-Engineering-Übersicht: technische Kennzahlen als Investoren-Terminal
- Investor engineering overview: technical KPIs as investor terminal
- ECO-PRIUS Operations Terminal: Projektmanagement und Performance-Tracking
- ECO-PRIUS operations terminal: project management and performance tracking
- Azure Static Web Apps: skalierbare Cloud-Deployment-Infrastruktur
- Azure Static Web Apps: scalable cloud deployment infrastructure
- Echtzeit-Datenintegration: H₂-Spotpreise, ETS-Preisdaten, Projektfinanzierungs-KPIs
- Real-time data integration: H₂ spot prices, ETS price data, project finance KPIs
- Live-Plattform auf Azure — öffentlich zugänglich für registrierte Investoren
- Live platform on Azure — publicly accessible for registered investors
- Integriertes Dashboard für H₂ + CO₂ + Carbon Finance + EPC in einer Oberfläche
- Integrated dashboard for H₂ + CO₂ + carbon finance + EPC in one interface
Systemische Kompetenz — Methodik & Werkzeuge
Systemic Competence — Methodology & Tools
ECO-PRIUS operiert über die gesamte Wertschöpfungskette des Energiesystem-Engineerings. Von der technischen Bestandsaufnahme (Audit) über thermische und hydraulische Systemsimulation, Auslegung, Inbetriebnahme bis zum Langzeit-Monitoring und Betriebsoptimierung. Alle Projekte entstehen als vollständige Engineering-Dokumentation — keine Black-Box-Lösungen.
ECO-PRIUS operates across the full value chain of energy system engineering — from technical survey (audit) through thermal and hydraulic system simulation, design, commissioning through to long-term monitoring and operational optimisation. All projects are delivered as complete engineering documentation — no black-box solutions.
Investoren-Kompetenzübersicht
Investor Competence Overview
ECO-PRIUS steht als eigenverantwortlicher EPC-Partner für die vollständige technische Abwicklung von Energieprojekten — von der Machbarkeitsstudie bis zur Inbetriebnahme. Alle Projekte werden mit eigenem Engineering-Team entwickelt, dokumentiert und übergeben.
ECO-PRIUS acts as a self-responsible EPC partner for the complete technical delivery of energy projects — from feasibility study to commissioning. All projects are developed, documented and handed over by our own engineering team.
